1  |

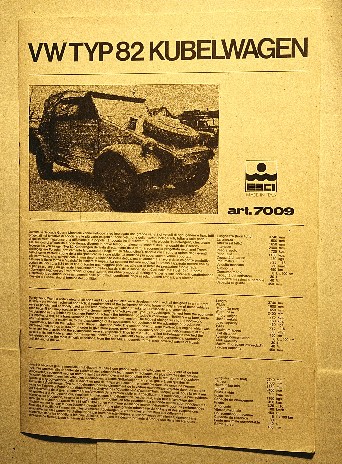

FASE 1 (studio e documentazione): E' indispensabile procurarsi una buona documentazione storica ed è molto utile averne di modellistica. | |
2  |
Scatola di montaggio (500 pezzi) | |
3
 |

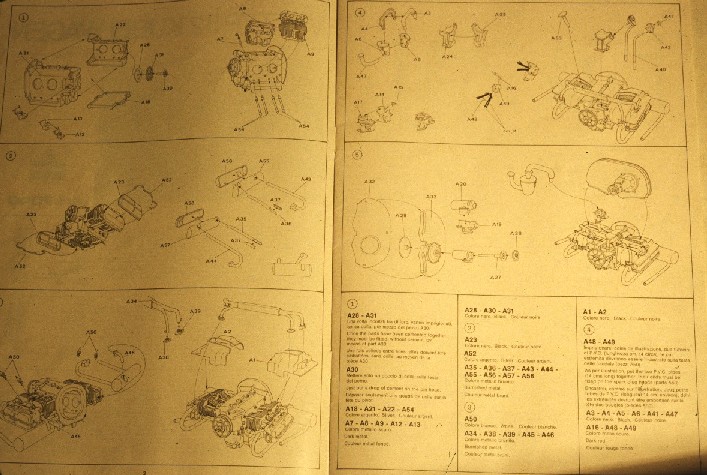

Leggere attentamente le istruzioni e studiare la corretta sequenza di montaggio. | |
4  |

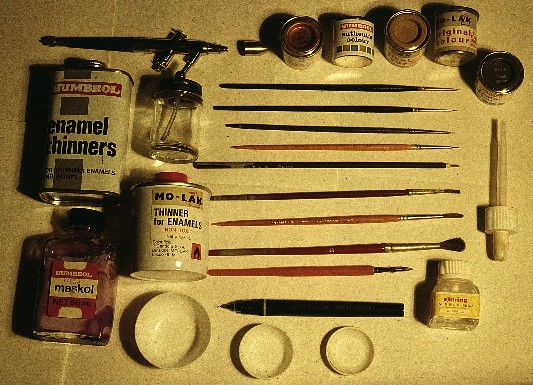

Materiale del modellista (pennelli e colori, diluente, aerografo, ecc..). | |
5  |

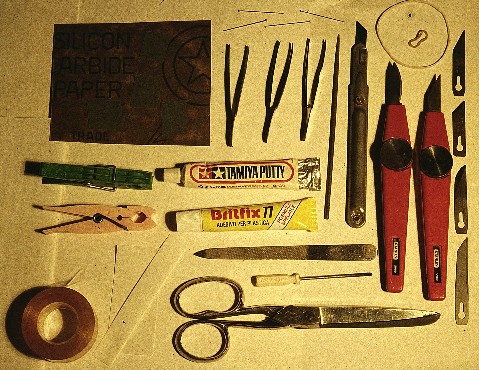

Ancora materiale del modellista (pinzette, taglierini, forbici, lima, cacciaviti, colla, cartavetrata finissima, ecc..). | |
6  |

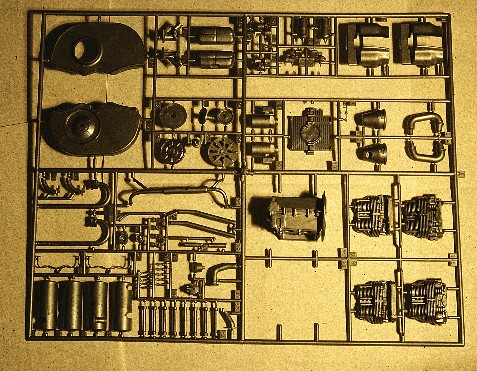

Uno dei diversi alberi dei pezzi ancora integro. | |
7  |

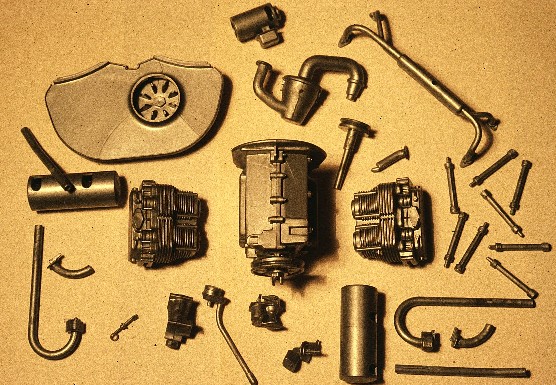

Alcuni pezzi (nello specifico il motore) staccati dall'abero (dovranno poi essere eliminate piccoli residui di plastica nel punto in cui il pezzo era attaccato all'albero). | |
8  |

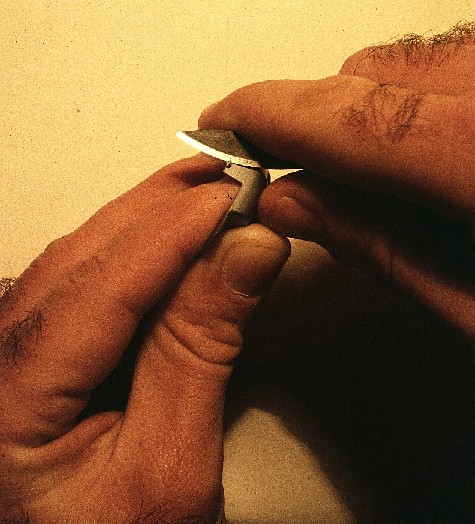

FASE 2 (pulizia dalle imperfezioni): Eliminazione macroscopica delle eventuali imperfezioni (sporgenze) col taglierino o cutter | |
9  |

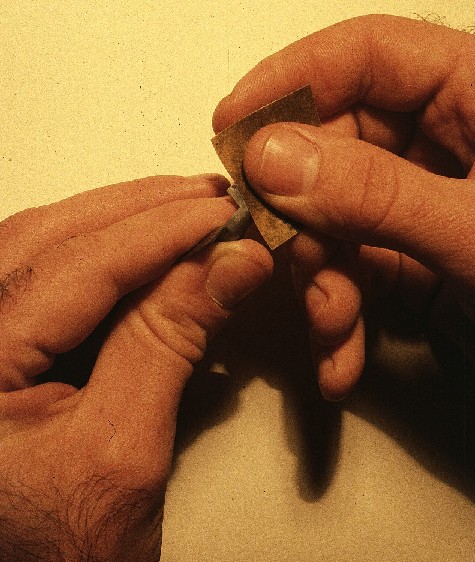

Successiva cartavetratura (livello micro) delle imperfezioni (sporgenti) | |
10  |

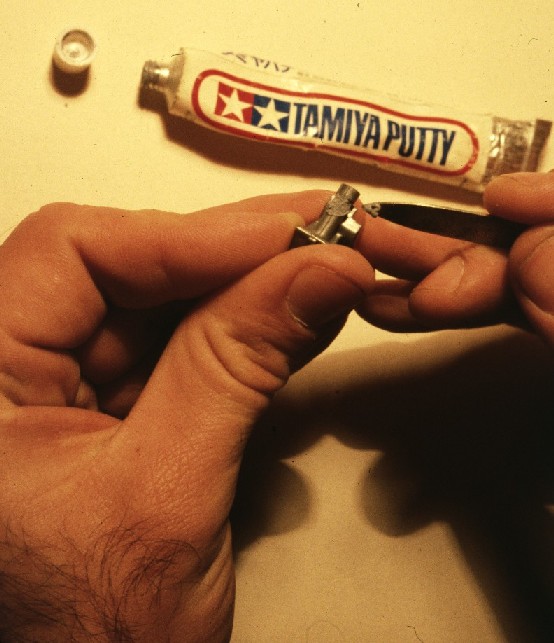

In alcuni casi (staccando i pezzi dall'albero o cercando di eliminare le sporgenze è saltato via un pò di plastica del pezzo) serve una stuccatura delle imperfezioni con apposito stucco per plastica che va a chiudere piccoli buchi. | |
11  |

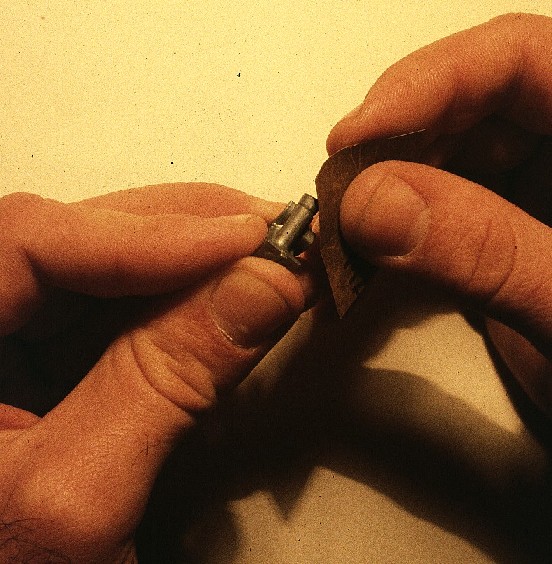

Successiva cartavetratura delle stuccature. | |
12  by Jeroen Schuyt |

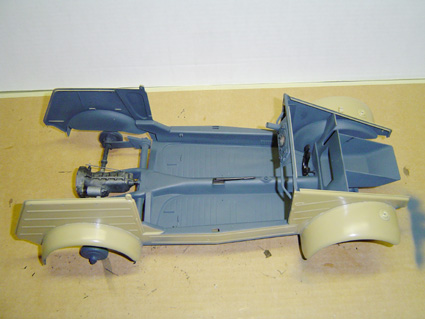

FASE 3 (montaggio e colorazione): A questo punto si procede alla fase di montaggio e colorazione, anche alternandole più volte (nell'esempio la Kubel dipinta solo all'interno del colore grigio-blu della Luftwaffe). | |
13  by Jeroen Schuyt |
Nel frattempo si assemblano e si preparano i pezzi che andranno sistemati all'interno. | |
14  by Jeroen Schuyt |

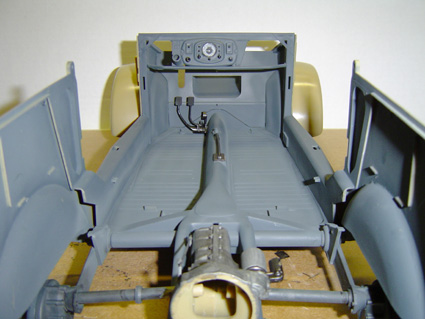

Una vista dal retro dell'interno. In primo piano il punto dove verrà inserito il motore (l'interno non è stato ovviamente colorato). | |
15  by Jeroen Schuyt |

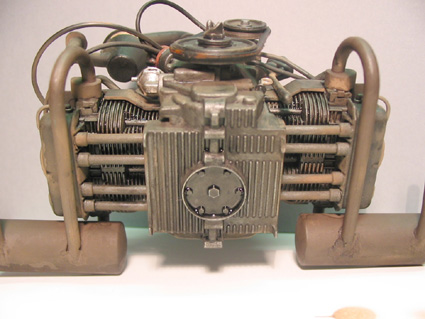

Parte sottostante del motore, già montato e perfettamente dipinto. | |
16  by Jeroen Schuyt |

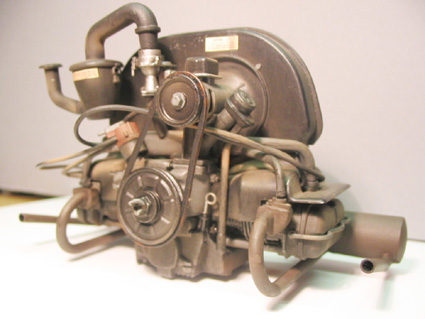

Parte soprastante del motore, già montato e perfettamente dipinto. | |
17  by Jeroen Schuyt |

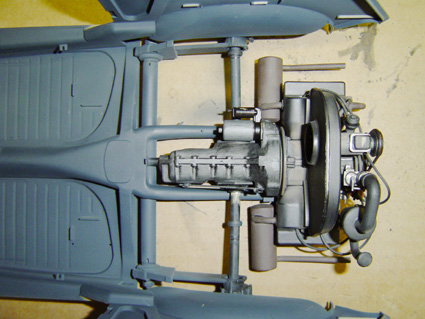

Motore montato e posizionato in sede nella Kubel. | |
18  by Jeroen Schuyt |

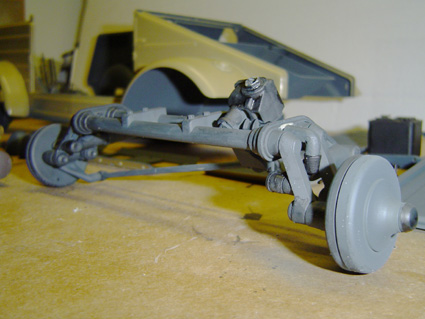

Particolare dell'asse anteriore prima del montaggio in sede. | |
19  by Jeroen Schuyt |

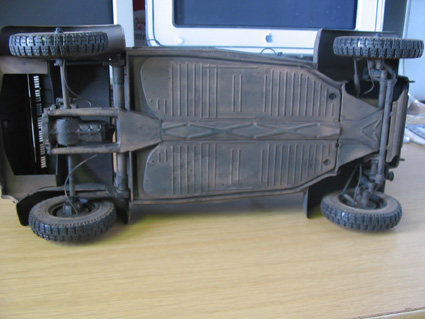

FASE 4 (weathering): Parte inferiore dell'auto (pianale) sottoposta agli effetti del tempo atmosferico e dell'usura | |
20  by Jeroen Schuyt |
Particolare interno di una ruota con asse ed ammortizzatore | |
21  by Jeroen Schuyt |

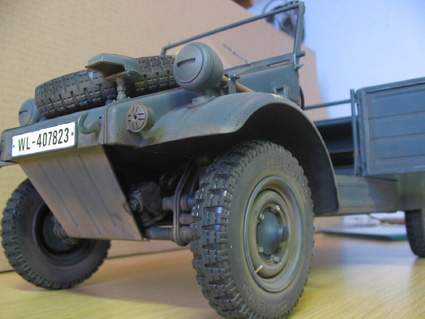

Vista dall'angolo anteriore sinistro | |
22  by Jeroen Schuyt |

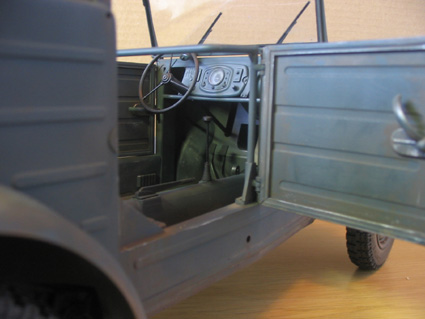

Vista interna dal portello anteriore destro | |
23  by Jeroen Schuyt |

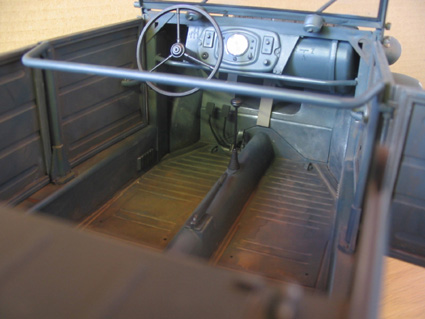

Interno con panneli e strumentazione (sedili non ancora montati) | |
24  by Jeroen Schuyt |

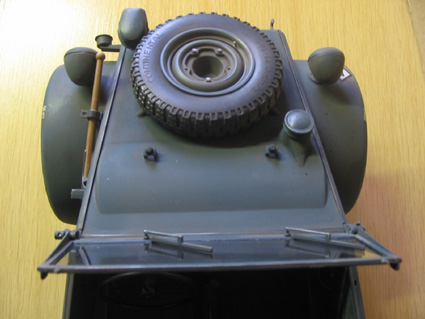

Vista dall'alto del cofano e della gomma di scorta | |
25  by Jeroen Schuyt |

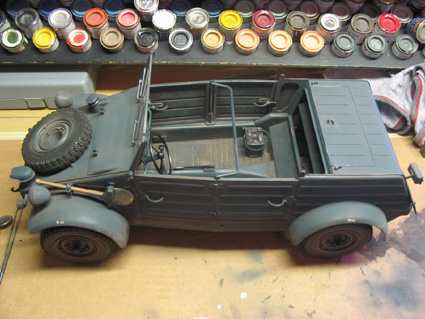

Vista completa dall'alto con un pò di "strumentazione da lavoro" del modellista sullo sfondo | |
26  by Jeroen Schuyt |

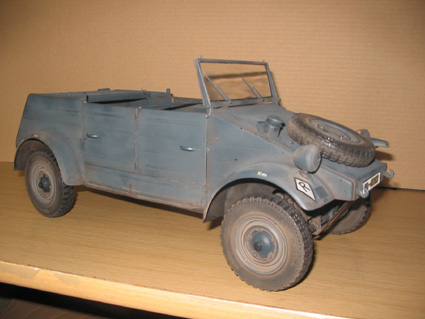

Vista laterale degli effetti del "weathering" |
